組み合わせ自由自在! 光配線ソリューション

フジクラ 「組合せ式 光パッチパネル」

フジクラのパッチパネルは、本体・アダプタパネル、配線ガイドをそれぞれ別個で在庫として保有しており、組み合わせる事で様々なニーズに対応可能な品種となっています。

光パッチパネル

コネクタタイプはSCとLC。心数は24心、48心、104心をラインナップ。

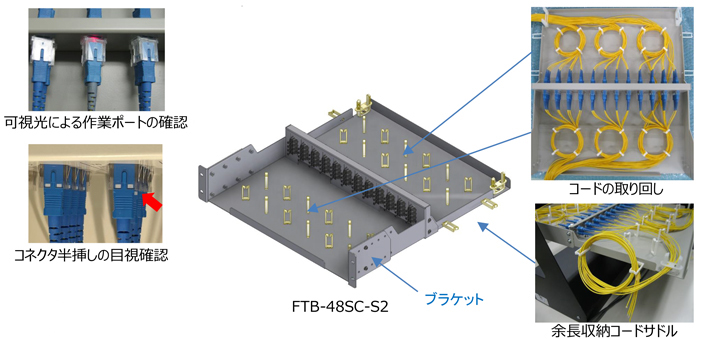

SC/LCアダプタパッチパネル

• SC(またはLC)パッチコード同士のパッチングに用いられてます。
• 透明アダプタを採用し可視光による作業ポートの確認が可能です。
• SCタイプは、アダプタを傾けて配置する事により、下段コネクタの半挿しを目視で確認できす。
• ラックマウント用のブラケットは、20mmピッチでオフセットして、使用可能な構造です。

組み合わせパッチパネル(型番:FTB-235)

19インチラック搭載型の光パッチパネルです。

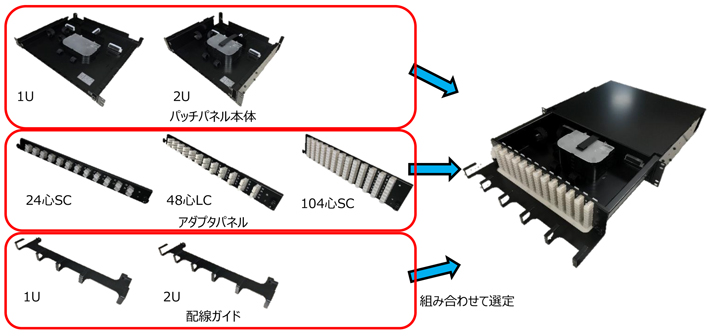

• 組み合わせ
  パッチパネル本体、アダプタパネル、配線ガイド、多心ケーブル把持金具を組み合わせることにより、様々なニーズに柔軟に対応できます。また、お客様のもとへ素早く納入することができます。
  プレ配線なしのモデルは、キット単体で購入していただいて、お客様自身にて組み立てていただくモデルとなります。
  プレ配線ありのモデルは、キットとFOコードを工場でアッセンブリして納入します。
• 誤抜去防止

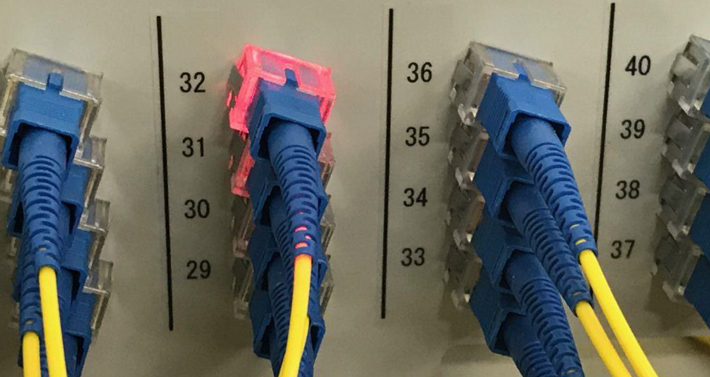

  光アダプタは透明タイプのため、可視光を使用することで誤抜去防止(SMの場合のみ)に役立ちます。
• 容易な作業性
  スライド機構を有しているため、設置後のメンテナンスや、ケーブルの追加接続が容易に行えます。

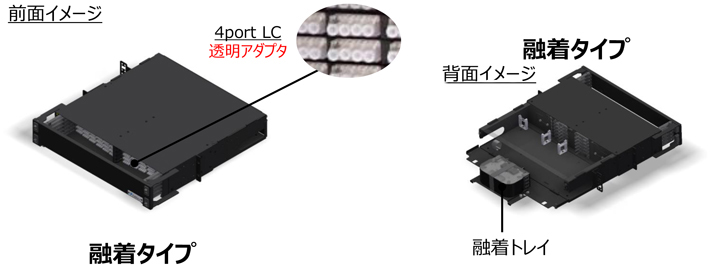

高密度成端ユニット

19インチラックに搭載可能な高密度タイプの光パッチパネルです。
モジュール引き出し機構により、高密度ながらスムーズな配線を実現します。
1000心以上の超多芯光ケーブルを省スペースで成端が可能です。

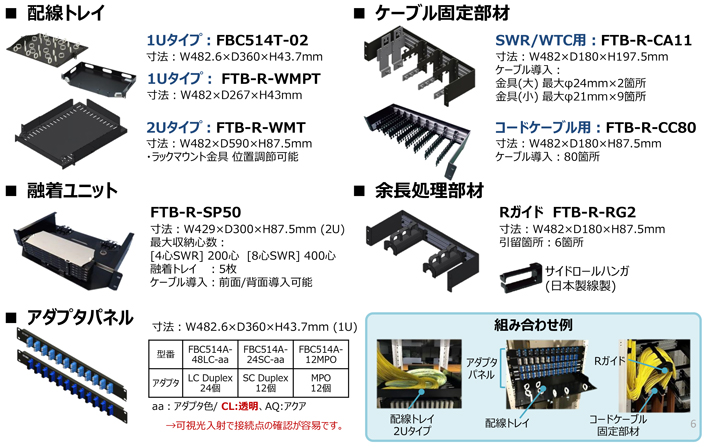

豊富なアクセサリー

19インチラックに搭載可能な配線部材を取り揃えております。
架上/架下からの導入、余長の管理など、ご要望に応じて最適な組み合わせと配線ルートを提案いたします。

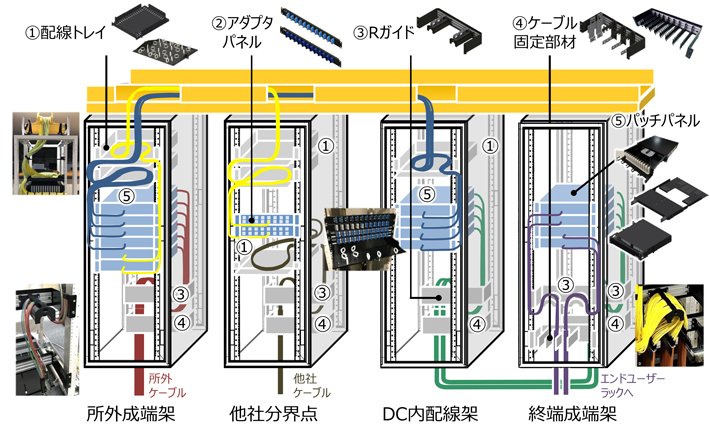

19インチラック 製品実装例

所外成端架、他社分界点、DC内配線架、終端成端架を想定した製品実装例。

メーカーから一言

平野営業から一言

記事で紹介した製品・サービスなど

• メーカーフジクラ

  ラック


  型番 :FTB-235シリーズ

  製品名 :光成端箱(スライドタイプ)

  19インチラック。組み合わせパッチパネル
