今更聞けない「Cat6A」
「GIGAスクール構想」の「校内LAN配線」では「10Gbpsで接続可能なCat6A以上のLANケーブルの利用を指定する」とされ、Cat6Aを使った配線が義務付けられています。
「使ったことないけど、UTPだしCat6やCat5eと同じ」
そんな風に簡単に考えている方も多いかと思います。
もちろんUTPでRJ-45配線なので、共通部分も多いのは確かです。
今回は比較や基礎を交えながら、Cat6Aの使用感をご紹介させていただきます。
LANケーブルの性能
ケーブルの性能を示す数値として周波数特性(帯域幅)があります。伝送帯域とは「データを送る時の周波数の幅」のことで、蛇口に例えるとパイプ部分の直径にあたります。
蛇口も大きくなるほど多くの水が出ます。つまり、伝送帯域が広いほどデータを短時間で多く送ることができ、通信速度が上がります。
単純にいえば性能差として認識していただいて結構です

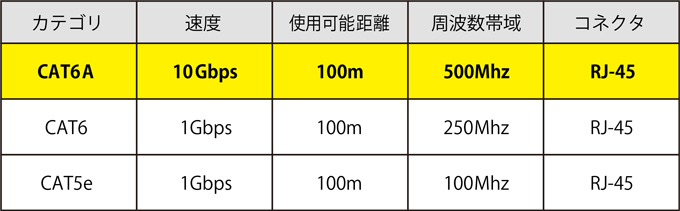

LANケーブル比較
LANケーブルは対応する配線規格（カテゴリー）によって性能差が有ります。また、上位カテゴリーの製品であれば下位カテゴリーの規格をすべてをカバーします。
上位カテゴリーの製品であれば下位カテゴリーの規格をすべてをカバーします

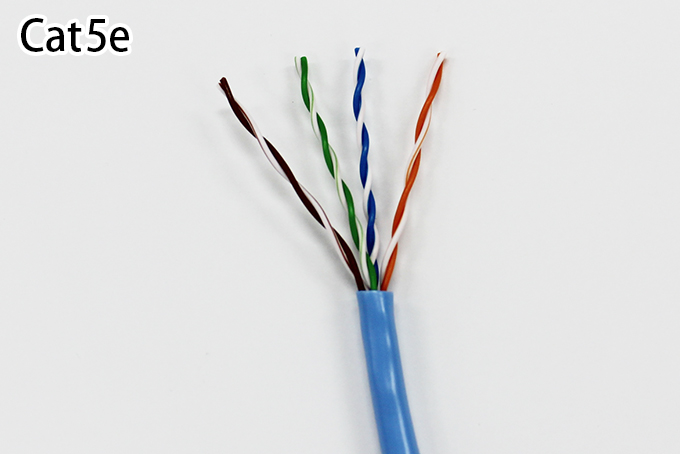

●「Cat5e」
国内の大定番。もっともスタンダードなLANケーブル
通信速度:1Gbps。伝送帯域:100MHz。標準外径:約5mm
速度:★
取回し:★★★★★
冨士電線「TPCC5」

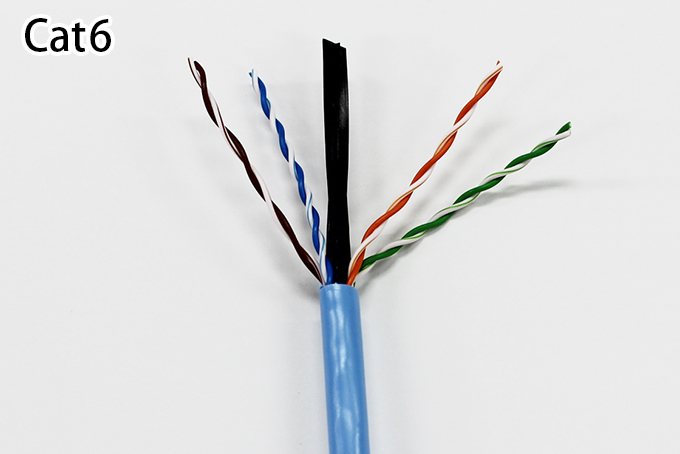

●「Cat6」
Cat5eの2.5倍の伝送帯域250MHzを実現
通信速度:1Gbps。伝送帯域:250MHz。標準外径:約5～6mm
速度:★★★
取回し:★★★
冨士電線「TPCC6」

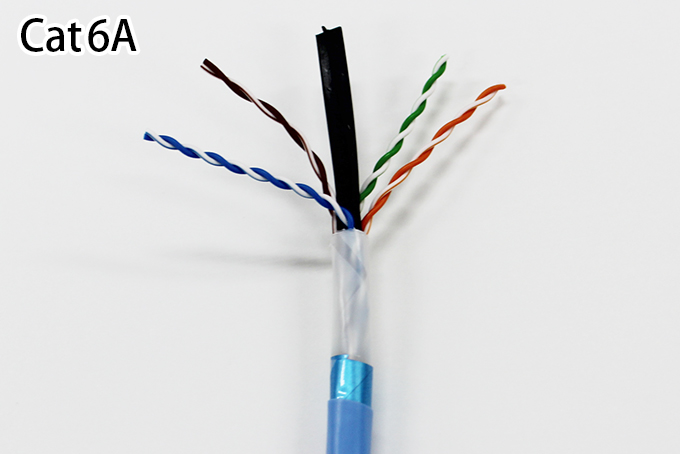

●「Cat6A」
10ギガビットイーサネットに完全対応。超高速ネットワーク環境で使用可能
通信速度:10Gbps。伝送帯域:500MHz。標準外径:約6.6～8mm
※ 十字介在内蔵でノイズ対策対応
※ 不連続遮へいテープ巻き
速度:★★★★★
取回し:★
冨士電線「TPCC6A」
「Cat6」「Cat6A」徹底比較
今回ユーザー様にお伝えしたいことはCat6Aは「独特」で「癖がある」あるということ。
Cat6感覚で取り扱うと本当に痛い目にあいます。Cat6とCat6Aを比較してみたいと思います。
Cat6Aの方が気持ち太いです。見た目にはわかりませんが心線もCat6Aの方が太いです
配線の規格ではケーブル外径の4倍曲げ半径を規定。Cat6(6mm)だと半径24mm。Cat6A(7mm)だと半径30.8mm。規定以上の曲げ半径ですと性能が保証されません
こちらのCat6ケーブルはシールドケーブルのように見えますが不連続遮へいテープなのでUTPです

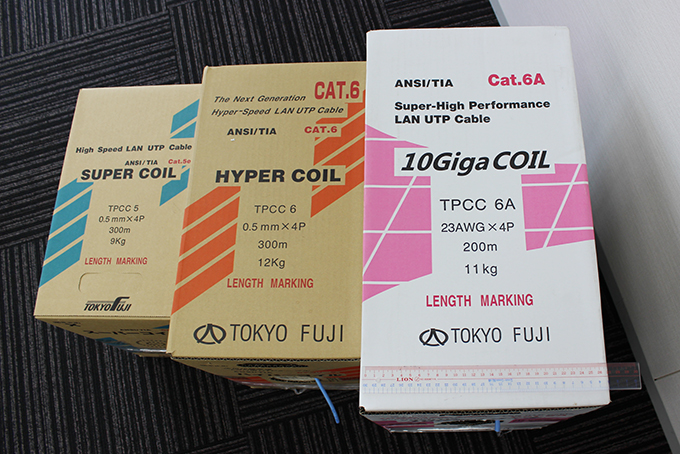

梱包サイズも上位カテゴリーになるほどサイズアップ

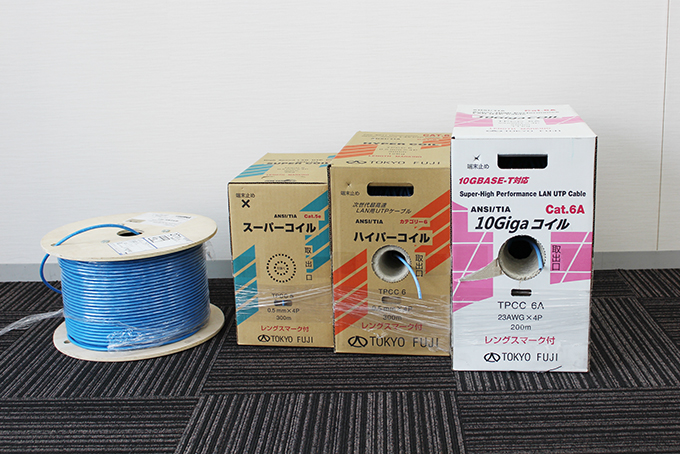

海外製Cat6Aケーブルの荷姿(一番左)は木製ボビン巻です
平野営業から一言
平野営業
今回はCat6Aケーブルの中でもUTPタイプのケーブルについて特徴をご紹介させていただきました。Cat6AはCat6やCat5eとは違う特性があるので、取り扱いの際はご注意ください。
