100mの壁を打ち破る! 長距離メタル伝送技術
パンドウイット「TX6™ ER(Extended Reach)ケーブル」
LANケーブルの「100m制限」の壁を超えて最大150mの長距離伝送を実現する、パンドウイットの最新配線ソリューション「TX6™ Cat6 ERケーブル」をご紹介いたします。
スイッチやPoEエクステンダーの設置コストや電源工事をカットし、防犯カメラや商業施設などのLAN配線に最適な製品です。
製品特長
- 標準的なチャネル長100mを超えて、1 Gbpsおよび100Mbpsで最大150mの伝送に対応します。
- 22AWGの導体採用で、高出力PoE(最大90W)に対応します。24AWGよりもケーブル損失を40%改善させます。
- PoEエクステンダーなどの設置コストを抑え、カバレッジエリアを最大で125%拡大します。
- IEEE標準準拠の実環境テスト済みで、主要フィールドテスターに対応します。
- パンドウイットの既存のCat6コネクティビティに対応しています。※
※適合コネクタ：CJ688TGまたはFP6X88MTG - パンドウイットの25年のシステム保証に対応します。
- REELEX® Ⅱパッケージ※の採用により、施工時間の短縮や廃棄物の削減を実現します。(PUR6C2204およびPUL6C2204のみ)
※REELEX® Ⅱパッケージについて
REELEX®は、リールやスプールを使わない梱包方式で、内側から外に引き出せる構造で梱包されています。
回転なしで引き出せる構造のため、よじれが発生せず電気性能を損なうこともありません。
※REELEX® は、米国および/またはその他の国における REELEX Packaging Solutions, Inc. の登録商標です。

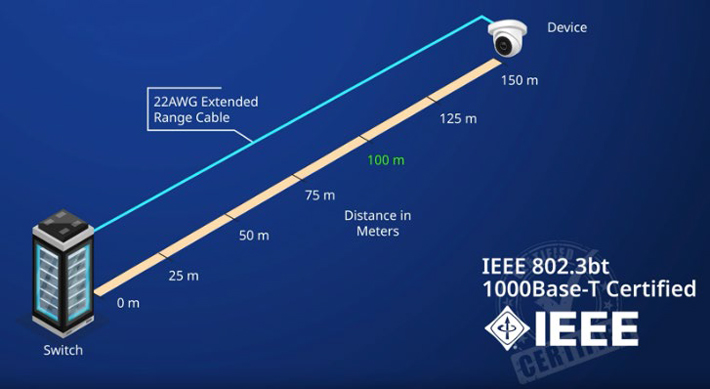

100m超の長距離配線を実現(最大150m伝送)
100mを超える場所にネットワーク機器を設置する場合でも、追加の通信室や中継機器の設置を抑えながら、信頼性の高いデータ通信と給電を実現します
【ご注意】ERケーブルは、配線規格に基づくものではなく、パンドウイットがさまざまな検証の元で独自に提案する配線ソリューションです。

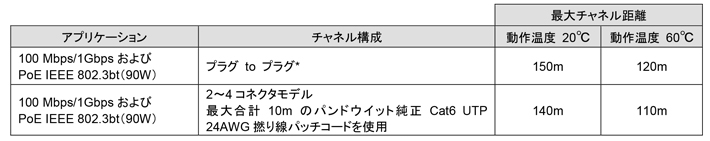

TX6™ Extended Reach チャネルガイダンス
ケーブルは、さまざまな環境に敷設される場合があり、環境温度が20℃を大幅に上回ることがあります。よって、水平ケーブルの距離は、ケーブル挿入損失や温度係数に応じて、規定の最大距離より短くする必要があります。
U/UTP水平ケーブルの挿入損失は、20℃～40℃までは1℃あたり0.36%増加の係数を用いて調整するものとします。
また、100Mbps/1Gbpsアプリケーションでは、温度が40℃を超える場合、1℃あたり0.6%増加の係数を使用します。
※ER(Extended Reach)ケーブルの両端にかんたん成端モジュラープラグ(FP6X88MTG)を成端した配線構成です。
※最大距離はメーカーの機器やその他の環境条件により変更される場合があります。
※最大長は高温での使用時にディレーティングされます。

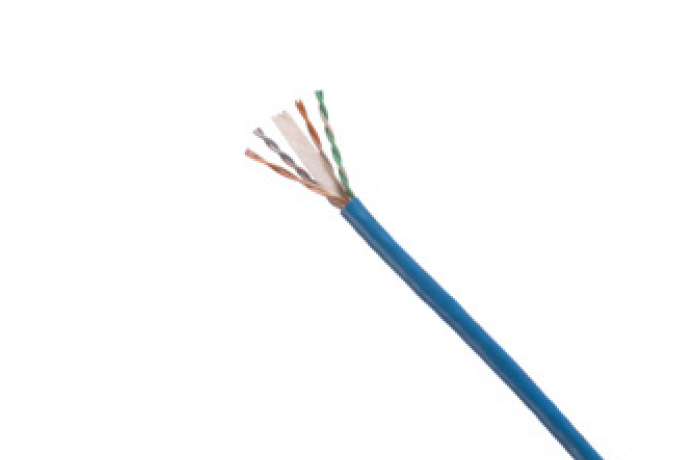

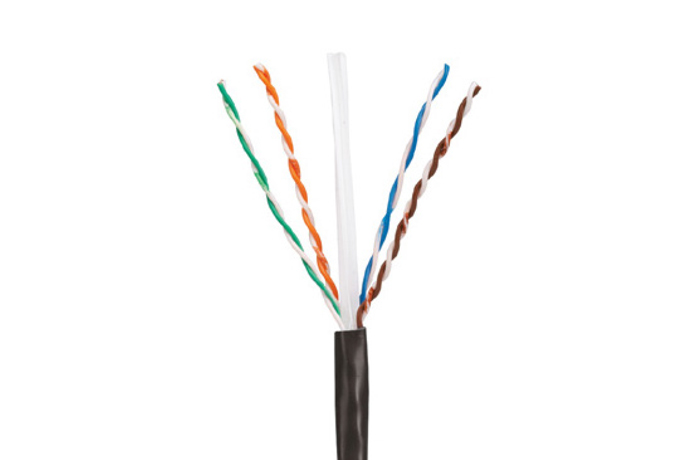

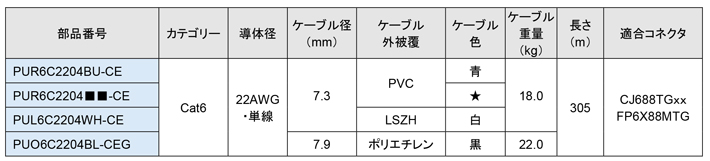

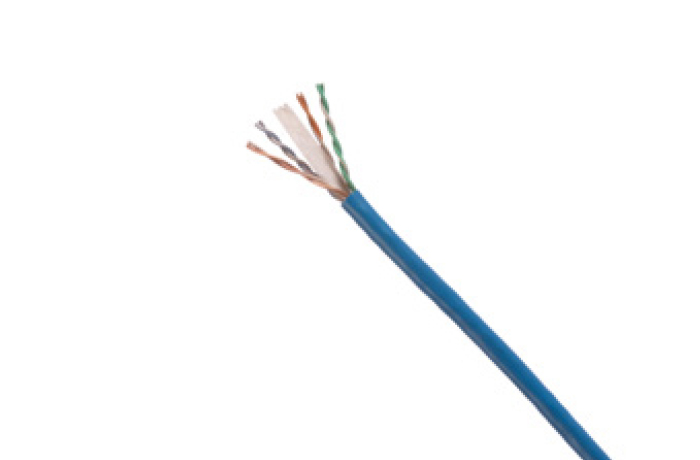

製品ラインナップ
■■ケーブル色(★製品に該当):BL(黒)・GR(緑)・IG(ライトグレー)・OR(オレンジ)・RD(赤)・VL(紫)・WH(白)・YL(黄)
メーカーから一言
メーカー
担当者
本製品は、施設管理者、ネットワーク設計者、システムインテグレーター、電気通信工事業者、スマートビルディングおよび産業施設のインフラ構築に携わるお客様に向けて、長距離配線、PoE給電、施工性、設備コスト削減、運用効率化の各面で価値を提供します。
平野営業から一言
平野営業
100mを超える場所にネットワーク機器を設置する場合でも、追加の通信室や中継機器の設置を抑えながら、信頼性の高いデータ通信と給電を実現します。これにより、倉庫、駐車場、工場、キャンパス施設、商業施設などにおけるネットワーク接続範囲を拡大し、セキュリティ、運用管理、IoT化、スマートビルディング化を支援します。
平野営業
100mを超える場所にネットワーク機器を設置する場合でも、追加の通信室や中継機器の設置を抑えながら、信頼性の高いデータ通信と給電を実現します。これにより、倉庫、駐車場、工場、キャンパス施設、商業施設などにおけるネットワーク接続範囲を拡大し、セキュリティ、運用管理、IoT化、スマートビルディング化を支援します。
